SONY XL-2500

Lampara original 64431379 INY

Si andas buscando solo el foco , lampara Visita DM

Reemplazo Directo foco , bulbo y/o lampara Philips UHP 120 / 100 W 1.0 E19.8

E19.8 120 / 100 w 1.0

E 19.8 120W 1.0

E19.8 120/100W 1.0

E19.8

E 19.8

E 19 . 8

Base Portalamparas 3-093-852-

Cubierta del Portalamparas 3-093-853-

Base Porta-Cables 3-093-864-

Para reemplazar la lampara ud. necesita unicamente 1 destornillador Philips (Cruz)

Apoyo visual mediante la siguiente serie de fotografias

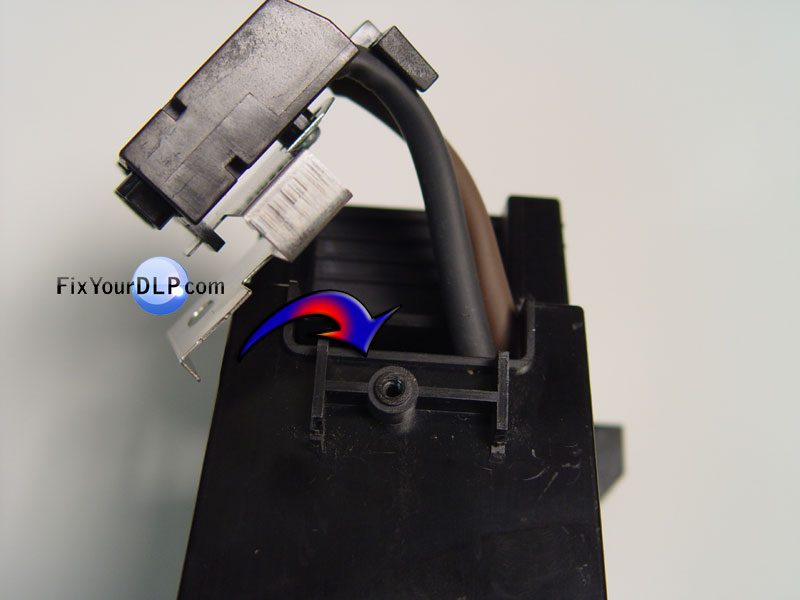

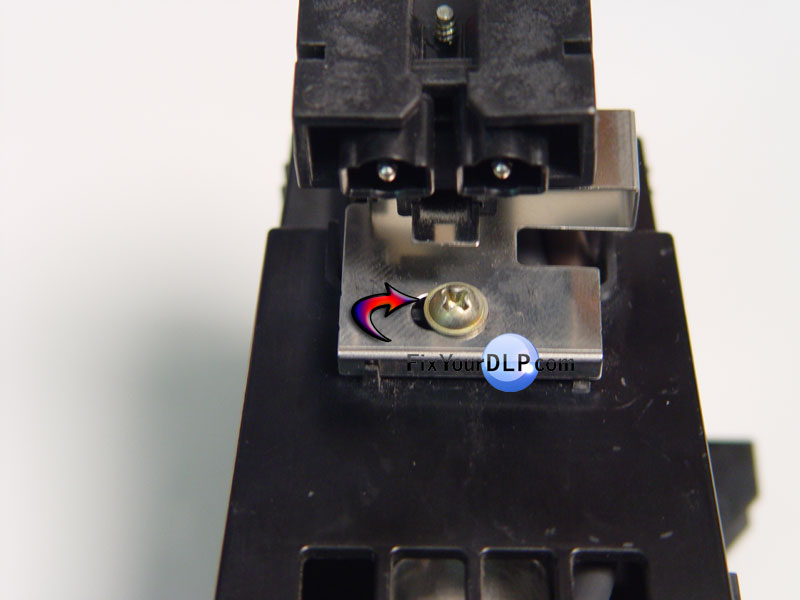

1.- Retire el tornillo de la base porta-cable 3-093-864-

Sony XL-2500 Retiro de tornilloSony XL-2500 Base Porta-Cables 3-093-864-

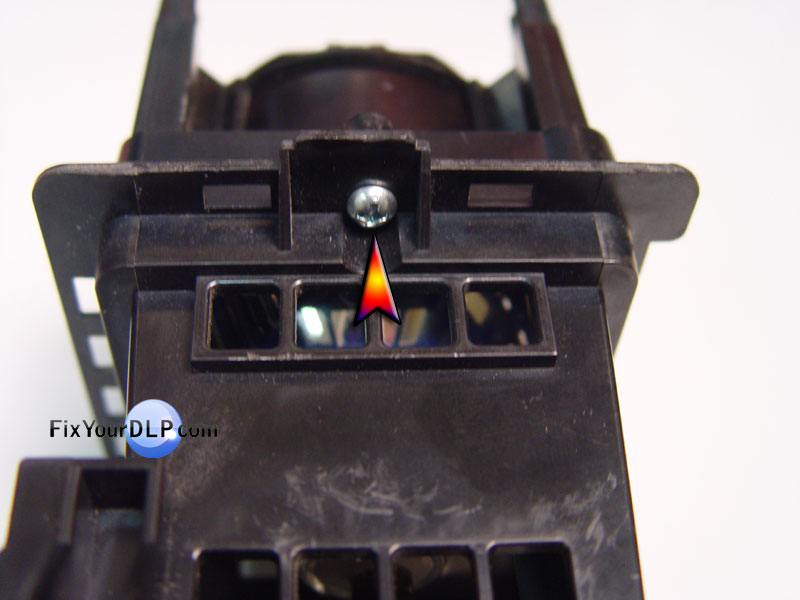

2.- Retire el tornillo que fija la cubierta 3-093-853- con la Base del portalamparas 3-093-864.

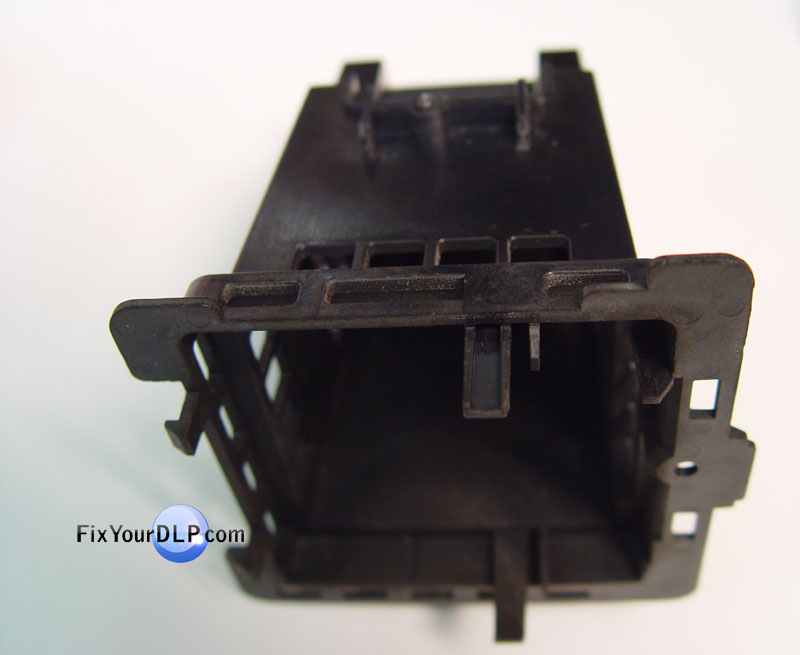

Sony XL-2500 Retiro Tornilloo de CubiertaSony XL-2500 Cubierta del Portalamparas 3-093-853-

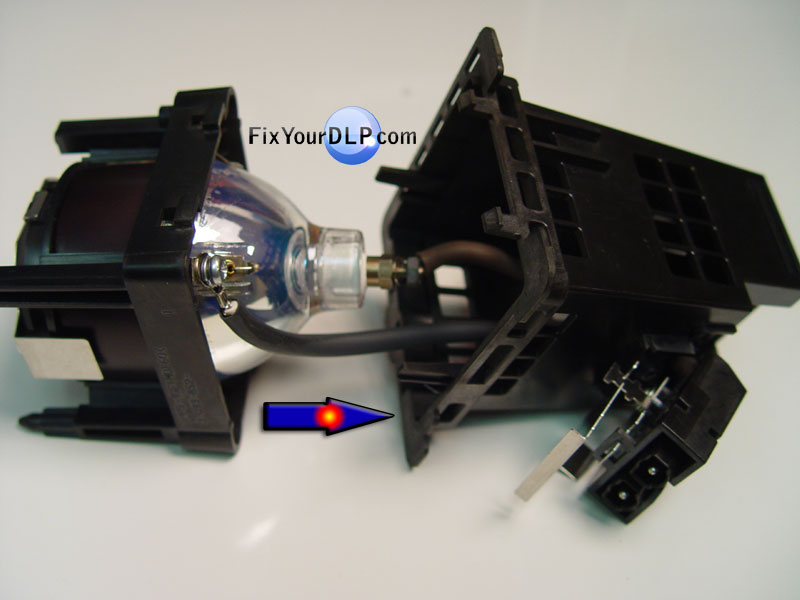

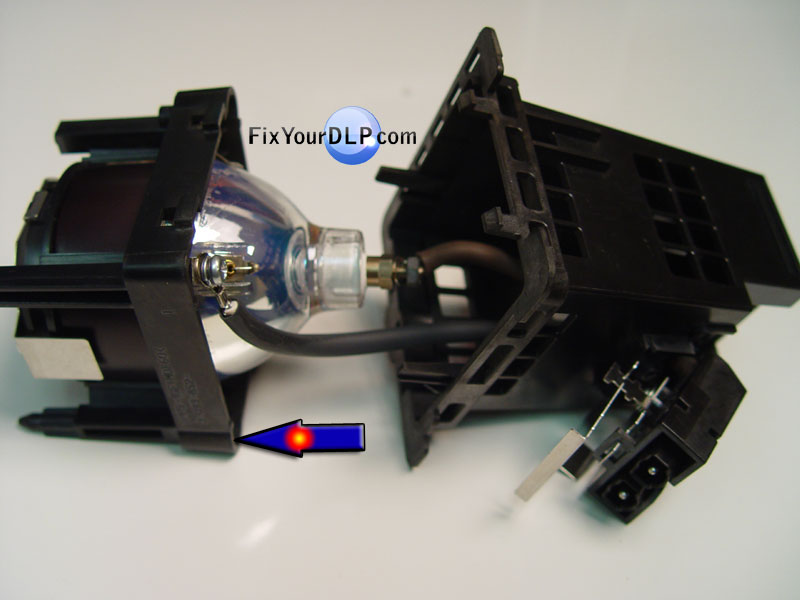

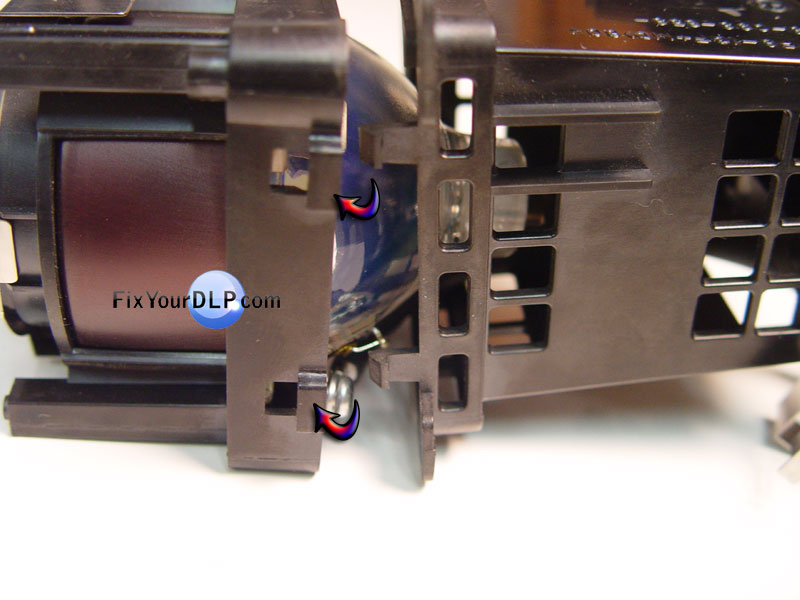

3.- Separe la cubierta del portalamparas inclinandolo un poco a manera de liberar los seguros , jalandola con cuidado para tener los cables de coneccion a la vista y proceder a su desconeccion de los bornes de la lampara.

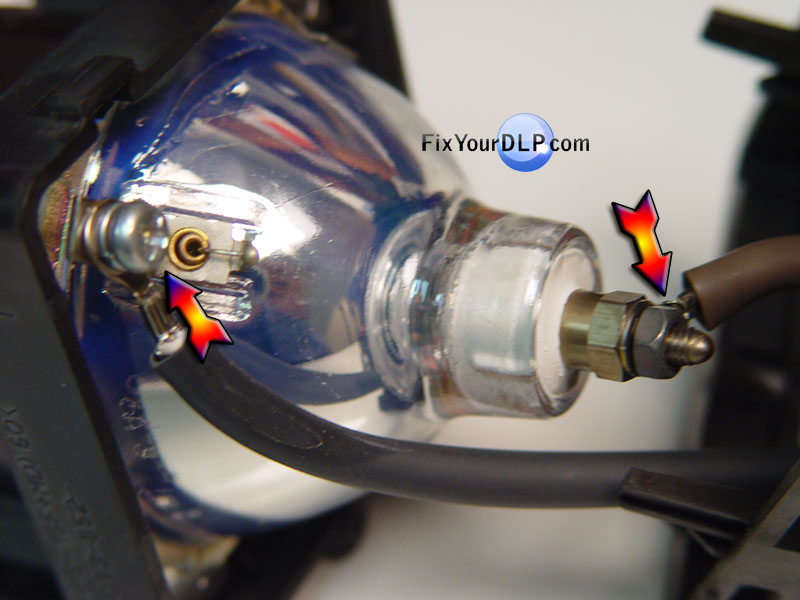

Sony XL-2500 Separando CubiertaSony XL-2500 Cubierta separada de la base portalamparasSony XL-2500 Bornes de coneccion de Lampara

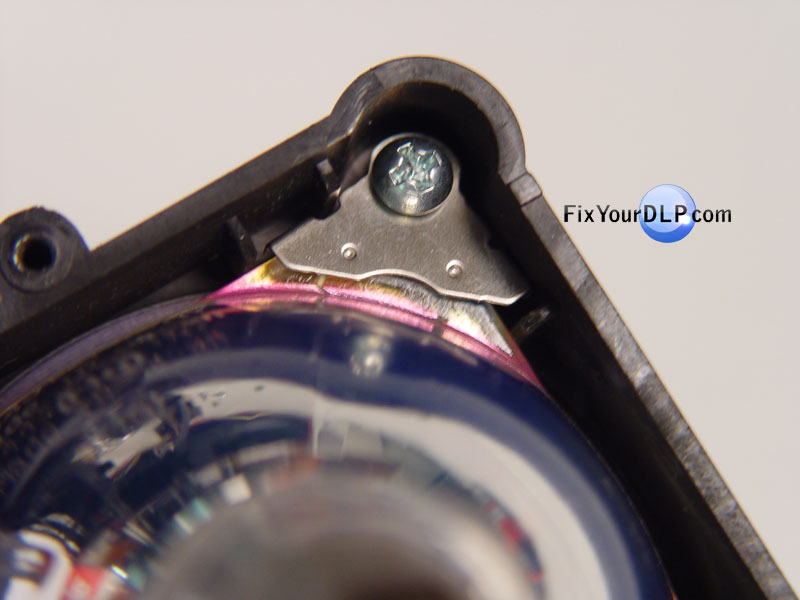

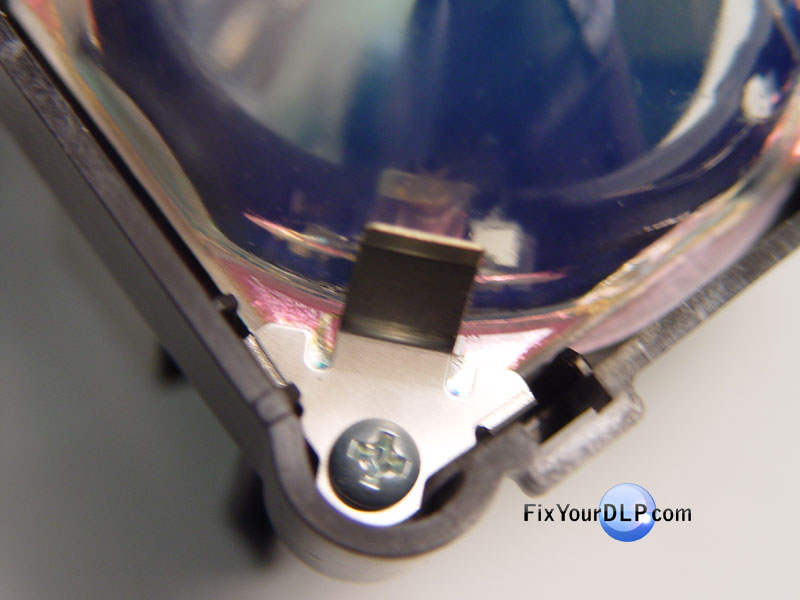

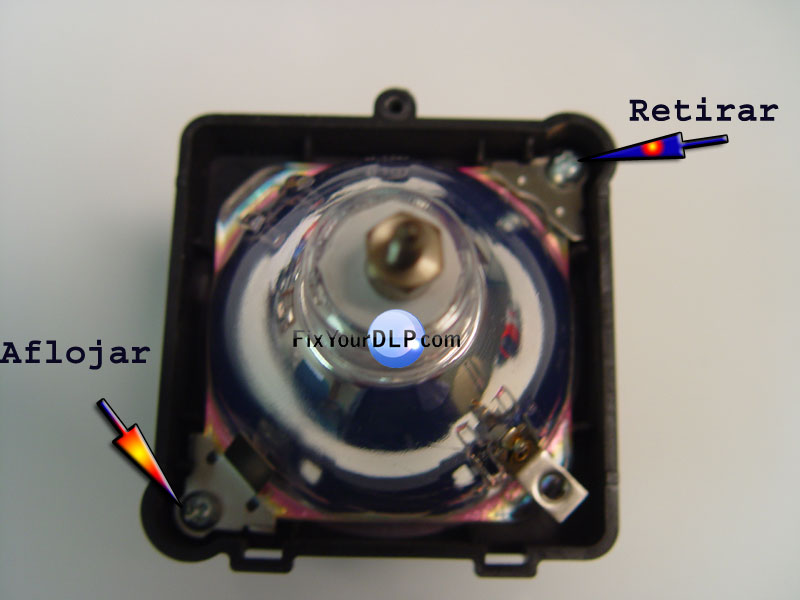

4.- Una vez sin cables, afloje uno de los tornillos de los clips y el otro retirelo de la base del portalamparas , asi podra quitar su lampara usada

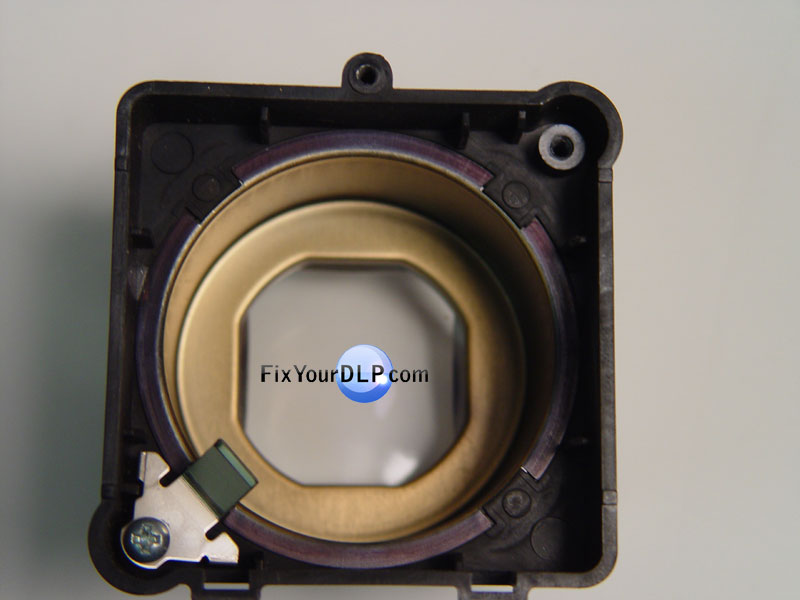

Sony XL-2500 Clip FijacionSony XL-2500 Base Portalamparas 3-093-852Sony XL-2500 Clip a retirar

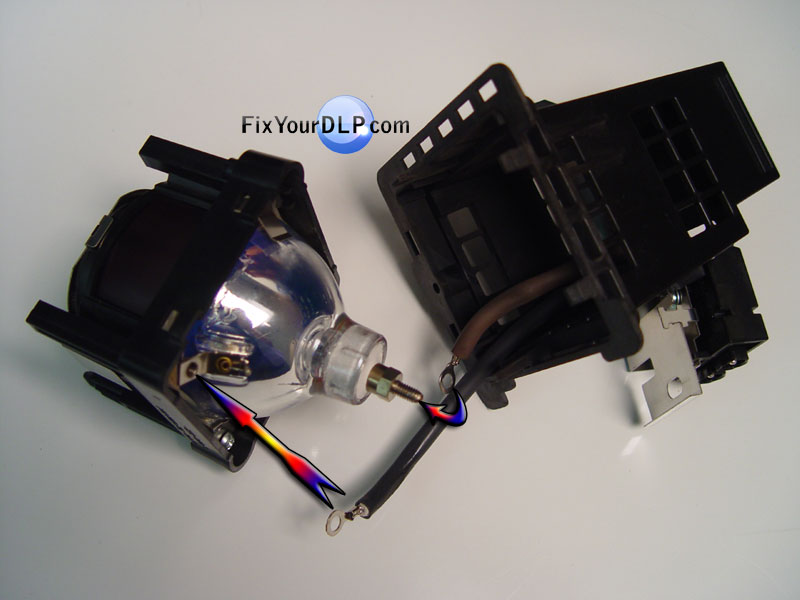

A: Ponga ahora en la base del portalamparas su lampara nueva , Reinserte el tornillo y el clip que fija la lampara y reconecte los cables en los bornes correpondientes , vamos a rearmar todo en el sentido inverso al desarmado.

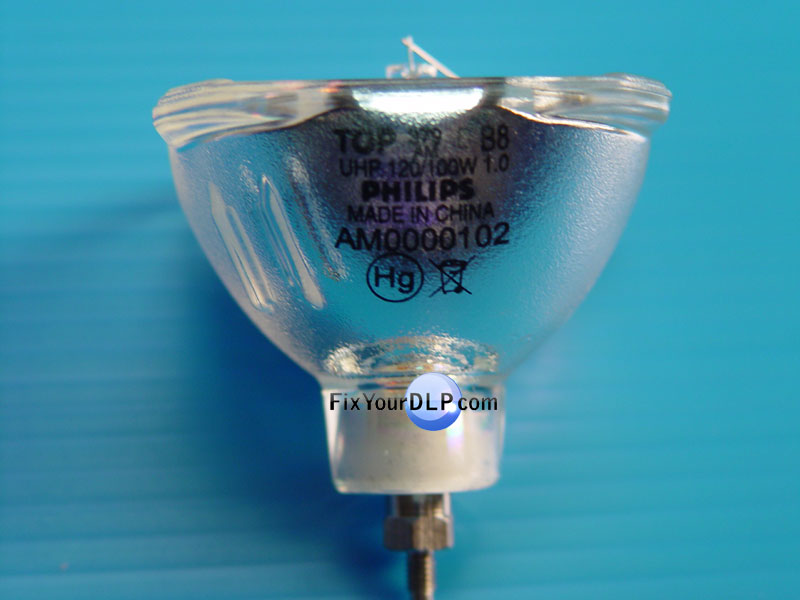

Sony XL-2500 Base Portalamparas 3-093-852Sony XL-2500 lampara Philips UHP 120 / 100 W 1.0 E19.8Sony XL-2500 Poniendo Cables a sus Bornes

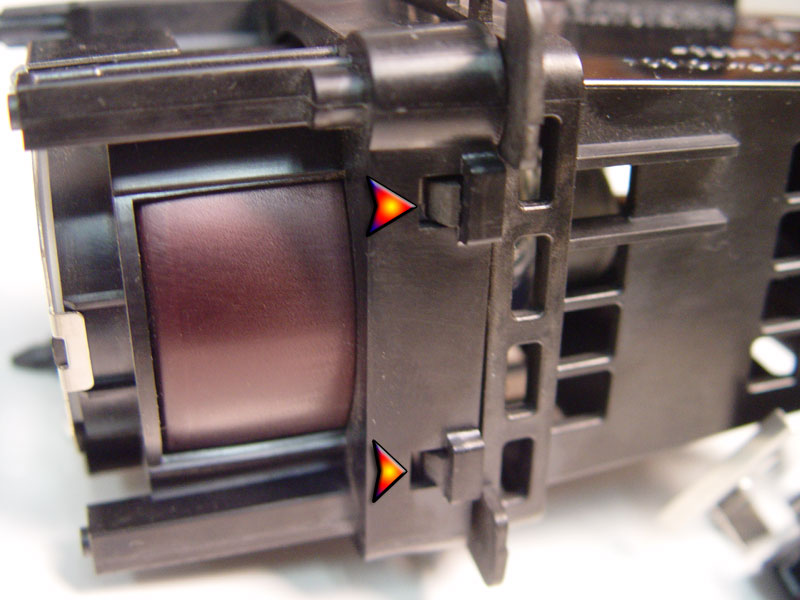

B: Con la lampara fijada en su sitio y sus cables reconectados debidamente, llevamos la cubierta a su posicion final en la base del portalamparas , jalando hacia atraz los cables de la misma , cuidando de insertar primero en las ranuras de la base del portalamparas las guias de fijacion de la cubierta. Enseguida reinsertar el tornillo de fijacion de cubierta y apretar firmente.

Sony XL-2500 Base Portalampara y cubiertaSony XL-2500 Cubierta a su sitio

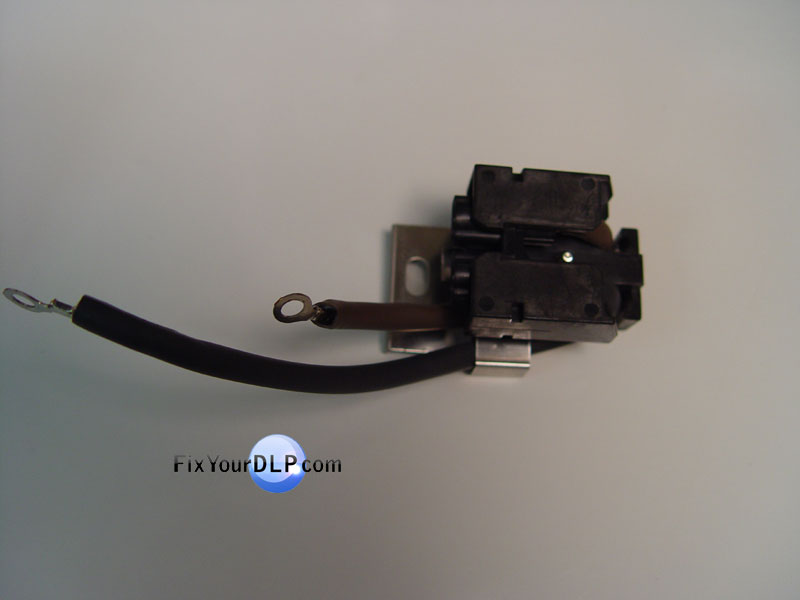

C: Poner en su sitio la base portacable y fijarla con su tornillo apretandola firmemente , finalizando con esto el reemplazo de lampara.

Sony XL-2500 Base Porta-Cables 3-093-864- a su sitioSony XL-2500 Base en su sitio

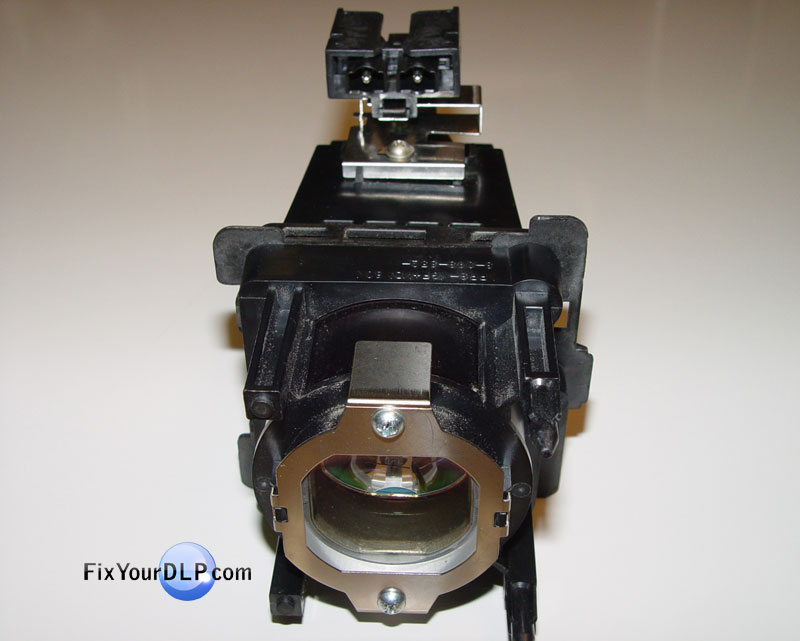

Su Portalamparas Sony XL-2500 con lampara Philips UHP 120 / 100 W 1.0 E19.8 !!LISTO!!

Sony XL-2500

Sony XL-2500
